PNEUMATIKUS PORSZÁLLÍTÁS

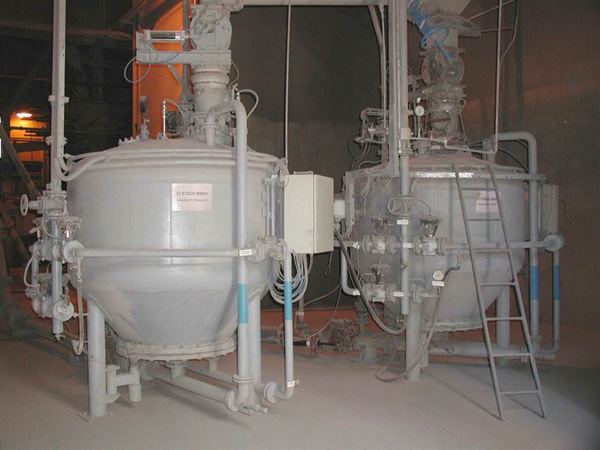

Magasnyomású pneumatikus szállítás

– szállítást végző médium a levegő, mely közvetlen, vagy közvetett dinamikus hatást vált ki a szállított anyagra.
Önállóan működő berendezések, alkalmazhatók az iparágak számos területein különböző technológiák kiszolgálására.
A szállító rendszerek két, vagy több hely közötti száraz nem ragadó por és granulát szállítására alkalmasak. (magas nyomású rendszerek

szállító teljesítmény

0,1 - 150 t/h-ig

szállító távolság

1 000 m-ig

szállított anyag hőfoka

max. + 200 °C-ig

mérettípusok

0,08 - 12-ig m3-ig

szállított légnyomás

4 – 8 bár

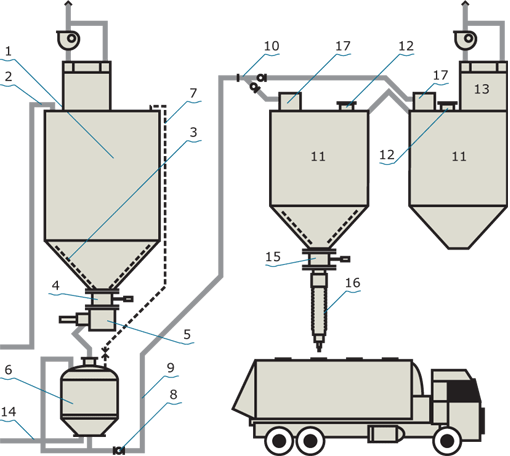

1 - raktár siló – tartály
2 - tartály töltő csővezeték
3 - anyag - légdúsítás
4 - raktár siló záreleme
5 - pneumatikus ürítő berendezés
6 - pneumatikus szállító berendezés

7 - légtelenítés
8 - elzáró szelep
9 - szállító csővezeték
10 - elágazó idom
11 - technológiai tartályok
12 - biztonsági berendezés

13 - szűrőberendezés
14 - sűr. levegővezeték
15 - tartály záreleme
16 - töltő berendezés
17 - örvényes leválasztó

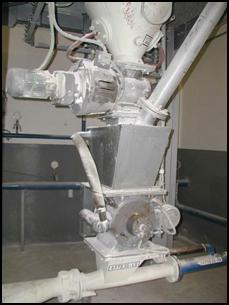

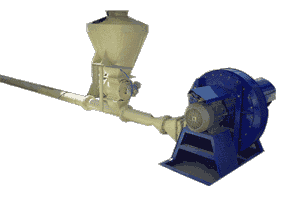

Alacsonynyomású pneumatikus szállítás

kiadagolást - ürítést végző médium a levegő, alkalmazhatók tartályok, silók, konténerek, közúti, vagy vasúti tartálykocsik ürítésére.
Kizárólag száraz nem ragadó por és granulát szállítására - adagolására alkalmasak. (magas nyomású rendszerek)

szállító teljesítmény

0,1 - 2 t/h-ig

szállító távolság

40 m-ig

szállított anyag hőfoka

max. + 200 °C-ig

szállított anyag fajsúlya

2 500 kg/m3

szállított légnyomás

10 kPa-ig

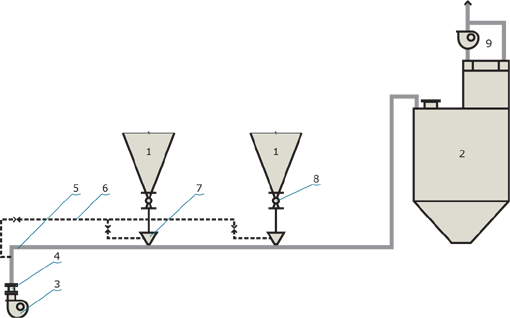

1 – szűrőberendezések bunkerei
2 - technológiai (raktározó) tartály - siló
3 - ventilátor - szállító levegő előállítása
4 - nyomásszabályzó betét
5 - csővezeték szabályzóelemekkel
6 - segédlevegő csatorna
7 - anyagbekeverő berendezés
8 - adagoló berendezés
9 - tartály - silófilter
