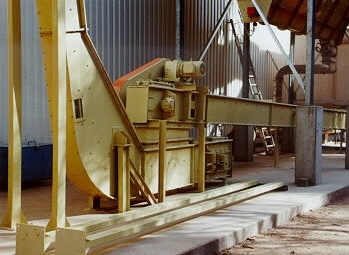

Rédlerek – láncos szállító berendezések



– a nehézipar azon, alacsony sebességű szállító berendezései közé tartoznak, melyekkel különböző ömlesztett, kisseb méretű anyagok, granulátok, mezőgazdasági, fa és más ipari termékek kiválóan szállíthatók.

A láncos szállító rendszerek két, vagy több hely közötti anyagszállítást biztosítják vízszintes, függőleges, és különböző fokú dőlt helyzetekben.


magasság „F”
340 - 800 mm-ig

szélesség „I”
230 – 920 mm-ig

szállított anyag magassága
180 – 600 mm-ig

térfogat 1 m
0,027 – 0,504 m3-ig

névleges teljesítmény v = 0,4 m/s
névleges teljesítmény v = 0,4 m/s
29 - 544 t/h-ig
39 - 726 m3/h-ig

névleges teljesítmény v = 0,5 m/s
névleges teljesítmény v = 0,5 m/s
36 - 680 t/h-ig
48 - 907 m3/h-ig

névleges teljesítmény v = 0,6 m/s
névleges teljesítmény v = 0,6 m/s
43 - 807 t/h-ig
58 - 1 089 m3/h-ig


Rédlerek akadálymentes működése a súrlódás különbségen alapszik, mely a szállított anyag és a rédler alaplemezének felülete között jön létre. A négyszögletes csatornában haladó vontató lánc oldalain kiálló különböző méretű „szárnyak” biztosítják az anyagmozgatást, és szállítják azt az egyik helyről a másikra. A rédlerek igény esetén be és kiadagoló garatokkal vannak felszerelve.

A teljesen hermetikus zártságuk alkalmassá teszi őket a kültéri elhelyezésre, akadályozva az időjárási viszontagságok kihatását a szállított anyagra.

A berendezések támasztó szerkezete horganyzott kivitelű (350 g/m2), továbbá a szállító fenék kopásálló műanyag bevonattal (duro-gliss) van kibélelve. A szállító csatornába láncvezető elemek vannak beépítve, melyek biztosítják a lánc akadály és zajmentes menetét. A rédlerek megerősített szerkezete lehetővé teszi a támasztó szerkezetek 9 m-kénti elhelyezését.
